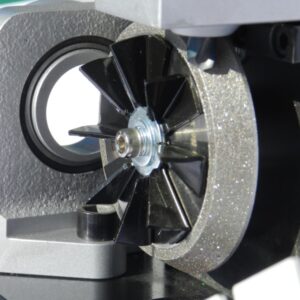

CBN für HSS.
Eine Scheibe inklusive. Für den späteren Austausch finden Sie hier die Original-CBN-Ersatzscheibe für Ihre BSM 34 DUO. Eine zusätzliche Scheibe wird separat bestellt.
Hot
MOTOM BSM 34 DUO Bohrerschleifmaschine
2.990,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Original MOTOM · BSM 34 DUO
Bohrer nachschärfen.
Einmal einspannen. Geführt schleifen.
- Schleifbereich: 12–34 mm
- Ausspitzungen: Zwei
- Spitzenwinkel: 90–140° einstellbar
- Spannzangen: ER 32 & ER 50 inklusive
- Schleifscheibe: CBN für HSS inklusive
Optional ab 3,5 mm
Mit dem MOTOM BSM 2634 Erweiterungssatz: 3,5–34 mm. Für VHM-Bohrer ist die passende Diamantschleifscheibe optional erhältlich. Der Holzkasten gehört zur Standardausstattung.
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Rezensionen (0)
Beschreibung

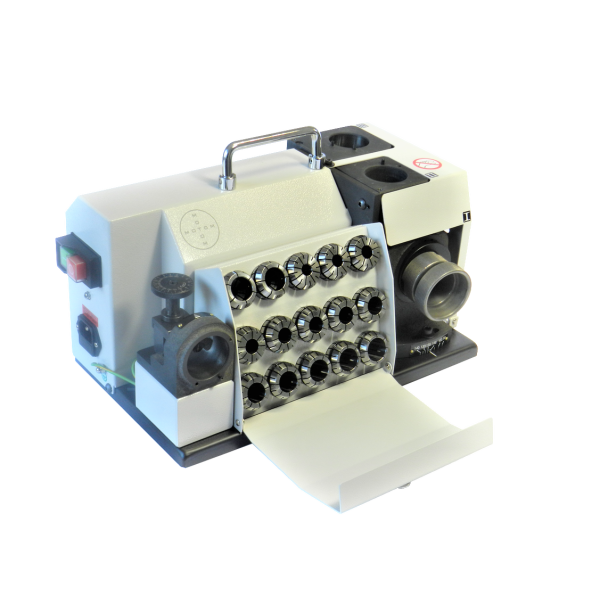

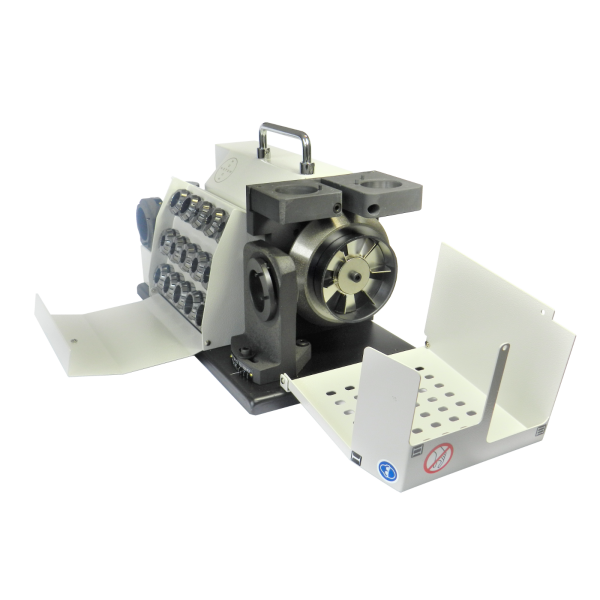

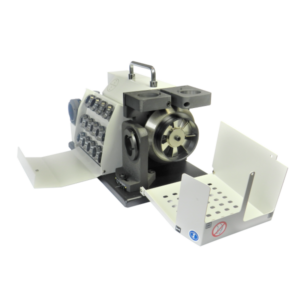

MOTOM BSM 34 DUO
BSM 34 DUO.
Bohrer von 12–34 mm schärfen.
Die MOTOM BSM 34 DUO Bohrerschleifmaschine schärft Bohrer von 12 bis 34 mm nach. Das MOTOM Prinzip verbindet eine Aufspannung mit geführten Schleifstationen. Zwei Ausspitzungen und der einstellbare Spitzenwinkel ermöglichen die Anpassung an Ihre Anwendung.
BSM 26 DUO und BSM 34 DUO verwenden dieselbe Maschine. Der Unterschied liegt in der Spannzangenausstattung und im Lieferumfang.
Für Werkstatt, Metallverarbeitung und Fertigung: HSS-Bohrer bearbeiten Sie mit der enthaltenen CBN-Schleifscheibe. Für Vollhartmetallbohrer verwenden Sie die passende optionale Diamantschleifscheibe.
Das MOTOM Prinzip
Eine Aufspannung.
Drei klare Schritte.
Einspannen.
Passende Spezial-Spannzange wählen, Bohrer ausrichten und im Halter fixieren.
Geführt schleifen.
Spitzenwinkel einstellen und die Schneiden an der vorgesehenen Station nachschärfen.
Ausspitzen.
Die passende Ausspitzung wählen. Der Bohrer bleibt während des Ablaufs eingespannt.
Den Ablauf sehen.
Im Anwendungsvideo sehen Sie die Handgriffe an der Maschine. Beachten Sie vor der Nutzung die Bedienungs- und Sicherheitshinweise.
Warum Original MOTOM?
Ähnliche Optik.
Entscheidend ist das Ergebnis.
Bei günstigen Nachbauten auf Online-Marktplätzen lohnt sich der Vergleich im Detail. Die definierte Aufspannung und die geführten Stationen des MOTOM Prinzips bilden die Grundlage für die Bearbeitung Ihrer Bohrergeometrie. Passende Originalteile sowie Wartung und Reparatur ergänzen das System.
Prüfen Sie bei jedem Angebot Spanntechnik, Muster-Schleifergebnis, Lieferumfang und Ersatzteilversorgung.
Original MOTOM · BSM34DUO
Sicherheit für Ihren Werkstattalltag

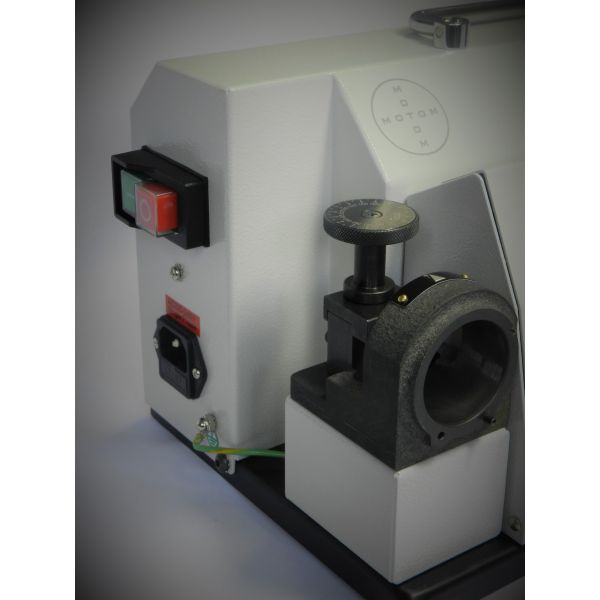

Präzise schleifen mit einem durchdachten Sicherheitskonzept: Die eingehauste Schleifscheibe, elektrische Schutzmaßnahmen und der Wiederanlaufschutz unterstützen die sichere Anwendung im Werkstattalltag.
Institutsnachweis und technische Dokumentation
Für diese MOTOM-Maschine liegt eine Risikobeurteilung nach EN ISO 12100 vor, erstellt durch ein deutsches Institut. Sie beschreibt Gefährdungen und Schutzmaßnahmen für Betrieb und Wartung.
Schutzmaßnahmen nachvollziehen.
Eingehauste Schleifscheibe, Berührungsschutz und Schutzerdung sowie Schutz vor selbsttätigem Wiederanlauf nach einer Netzunterbrechung sind dokumentiert.
Qualitätssicherung berücksichtigen.
Die Dokumentation sieht die Einzelkontrolle jeder Maschine vor Auslieferung durch den Hersteller vor. Betriebsanleitung, Einweisung und Schutzbrille bleiben für die sichere Anwendung erforderlich.
Die Risikobeurteilung ist Bestandteil der technischen Dokumentation. Maßgeblich für die sichere Verwendung sind die Betriebsanleitung und die zugehörigen Sicherheits- und Betriebshinweise.
Auf einen Blick
Technische Daten der BSM 34 DUO.
| Schleifbereich | 12–34 mm |
|---|---|
| Ausspitzungen | Zwei |

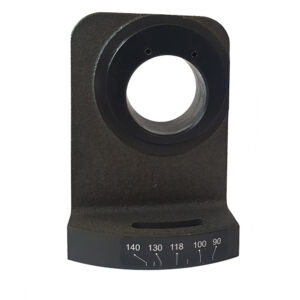

| Spitzenwinkel | 90–140° einstellbar |

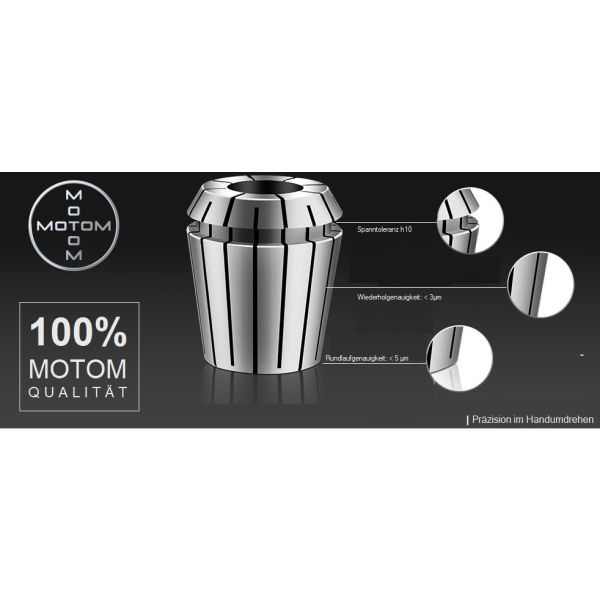

| Spannzangen | ER 32 für 12–25 mm · ER 50 für 26–34 mm |
| Netzspannung | 230 V |
| Optional mit Satz 2634 | 3,5–34 mm |
| Maschinenfarbe | Lichtgrau |

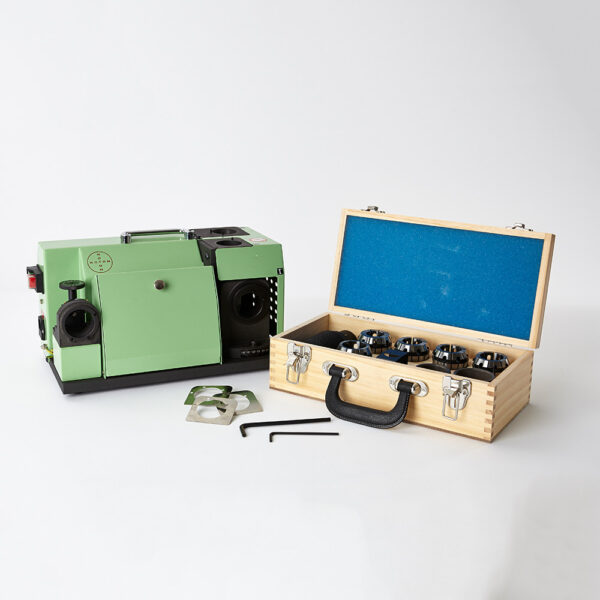

Im Lieferumfang
Das ist dabei.
- MOTOM BSM 34 DUO Bohrerschleifmaschine
- Spannzangensatz ER 32 für 12–25 mm und ER 50 für 26–34 mm mit Halterung
- CBN-Schleifscheibe für HSS-Bohrer
- Holzkasten für die Spannzangenausstattung
- Werkzeugsatz und Distanzscheiben für die Ausspitzvorrichtung
- Deutsche Bedienungsanleitung mit CE-Unterlagen
Die Diamantschleifscheibe für VHM und der MOTOM BSM 2634 Erweiterungssatz 3,5–11 mm sind optionales Zubehör und gehören nicht zu diesem Standardumfang.
Unterlagen & Service
Lieferumfang & Original-Zubehör
Passendes Zubehör für Ihre BSM 34 DUO.
Eine CBN-Schleifscheibe für HSS gehört zur Standardausstattung. Diamantschleifscheiben und zusätzliche Spannzangensätze sind separat erhältlich.
Diamant für VHM.
Optional – separat bestellen. Für Vollhartmetallbohrer benötigen Sie die passende Diamantschleifscheibe. Sie ist nicht im Standardlieferumfang der BSM 34 DUO enthalten.
Erweiterungssatz 2634.
Optional – separat bestellen. Der MOTOM BSM 2634 Erweiterungssatz enthält 8 ER16- und 4 ER32-Spannzangen für 3,5–11 mm, ER16-Halter und Schlüssel in einer blauen Kunststoffbox. Er ist ein eigener Zubehörsatz und gehört nicht zur Standardausstattung.
Prüfen Sie vor der Bestellung Modellzuordnung, benötigten Durchmesser und den Lieferumfang des Zubehörartikels. Zum MOTOM Modellfinder › · Technische Datenblätter ›
Modellwahl & Wirtschaftlichkeit
Welche MOTOM passt zu Ihren Bohrern?
Für 2–13 mm wählen Sie die BSM 13 UNO mit einer Ausspitzung oder die BSM 13 DUO mit zwei Ausspitzungen. Für größere Durchmesser stehen die BSM 26 DUO für 12–26 mm und die BSM 34 DUO für 12–34 mm zur Auswahl. Vergleichen Sie die Standardausstattung und das Zubehör auf der jeweiligen Produktseite.
Wie rechnet sich das Nachschärfen in Ihrem Betrieb? Im Wirtschaftlichkeitsrechner vergleichen Sie anhand Ihrer Schleifvorgänge und Kosten das Nachschärfen mit dem Neukauf von Bohrern.
Gut zu wissen
Ihre Fragen. Klar beantwortet.
Was unterscheidet BSM 26 DUO und BSM 34 DUO?
Die Maschine ist identisch. Die BSM 26 DUO arbeitet mit ihrer Standardausstattung von 12 bis 26 mm. Die BSM 34 DUO enthält die Spannzangenausstattung bis 34 mm und einen Holzkasten. Beide bieten zwei Ausspitzungen.
Kann ich Vollhartmetallbohrer nachschärfen?
Ja, mit der passenden optionalen Diamantschleifscheibe für BSM 26 DUO und BSM 34 DUO. Die enthaltene CBN-Schleifscheibe ist für HSS-Bohrer vorgesehen.
Wie bearbeite ich Bohrer unter 12 mm?
Der separat erhältliche MOTOM BSM 2634 Erweiterungssatz 3,5–11 mm enthält 8 ER16-Spezial-Spannzangen (3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 mm), 4 ER32-Spezial-Spannzangen (8 / 9 / 10 / 11 mm), den ER16-Spannzangenhalter und den ER16-Spannzangen-Schlüssel in einer blauen Kunststoffbox. Zusammen mit der Standardausstattung erreicht die BSM 34 DUO damit 3,5–34 mm.
Muss ich den Bohrer zwischen den Schritten umspannen?
Der Bohrer bleibt beim MOTOM Prinzip im Halter eingespannt. Die Bearbeitung erfolgt an den vorgesehenen Schleif- und Ausspitzstationen.
Wo finde ich Preis, Verfügbarkeit und Versandinformationen?
Preis und Verfügbarkeit werden im Kaufbereich dieser Seite angezeigt. Die Versandbedingungen finden Sie unter Versandkosten; die verfügbaren Zahlungsarten sehen Sie beim Bestellabschluss.
Zusätzliche Informationen
| Gewicht | 28 kg |
|---|---|
| Marke | MOTOM |
| Variante | BSM 12- 34 DUO |
| Artikel | Bohrerschleifmaschine |
